改造效果設計
音頻效果
擴聲系統最終應達到以下效果:
1、 提高清晰度和可懂度,以使講話的每個詞都十分清晰,音樂伴奏不會喧賓奪主;
2、 使整個聽眾區域聲音均勻分布,對所有座位要有均勻的響度,減少甚至消滅“死區”。
3、 對整個聽眾區域要有穩定的系統頻率響應和均勻的“音色”;
4、 除保證聲音的真實感和無污染的傳播外,使語言和音樂有舒適空間,得到真實的表現。
系統設計
在音箱的選型上完全參照國家相關的會議擴聲標準并根據產品的特性進行綜合設計,考慮到與裝修風格的統一,以及在各種不同應用的特殊要求。
為了保證整個系統的整體水平,設備選擇國際著名品牌。所有設備及網絡系統實用性強,技術性能可靠和穩定性好。保證所選設備檔次、質量、可靠性與其他系統設備相匹配。
音頻系統在表現語言時具有聲場均勻、語言清晰、自然、親切的效果;在表現音樂時具有聲色飽滿、定位準確、還原真實、動態范圍大的特點。
會議室建筑聲學計算
建筑聲學設計就是根據現有的會議現場的建筑情況,通過裝修改變聲學特性,從而達到最佳的聲學效果。
室內聲學特性
在室內由聲源發聲,經過在空氣中的聲轉播,最后到達接收者的全過程是在一個閉合的房間內完成的。因此無論是發音、轉播和接收都受到房間聲學特性的影響。室內聲學設計的目的在于使這種影響能夠成為有利的因素,使接收者能不受干擾的聽到有足夠響度,純真和被美化了的聲音。聲源在室內發聲和轉播,在界面上反射,吸收,擴散,形成室內聲學這一特性。
聲反射—聲聚焦現象
當聲波在前行的方向上碰到堅硬的壁面時,幾乎把所有的入射聲能反射出來。由于聲線的入射與反射均在同一平面上,且入射角等于反射角,因此,在反射面的設計中,必須充分考慮與聲波波長相對應的尺度關系。凸弧形的反射面使聲波散射,凹弧形的反射面使聲波聚焦。
圓形會場很容易形成聲聚焦現象,指凹面對聲波形成集中反射,使反射聲聚焦與某個區域,造成聲音在該區域特別響的現象,聲聚造成聲能過分集中,使聲能匯聚點的聲音。嘈雜,而其他區域聽音條件變差,擴大了聲場不均勻度,嚴重影響聽眾的聽音條件。(室內聲源發聲,聲波碰到墻壁、天花板、地板均會產生反射,聲反射遵從反射定律,入射聲波碰到反射體是凹形表面,反射聲則會集中在一起,形成聲聚焦,這與光聚焦類似。聲聚焦現象使聲場分布不均勻.)

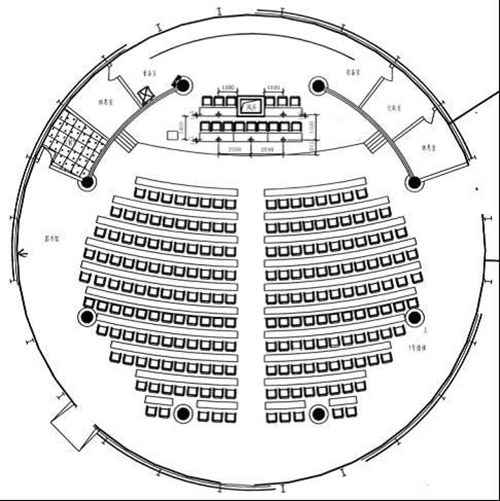

圓形會議室本身存在著聲聚焦聲學缺陷,做擴聲系統設計時沒經過專業手段進行對整個聲場的模擬設計。現存在著的問題,中間區域聲音特別響,后區聲音小。這個明顯存在著聲聚焦現在。會議室空間高,又沒有做聲學吸聲處理,混響時間長,以上都是造成語言清晰度低的主要原因。
建筑聲學聲聚焦問題存在的缺陷,無法解決。只能通過電聲設計,盡量彌補聲場缺陷。
1)音箱的布置:采用分散式擴聲方式,為了能更更好的解決覆蓋的均勻度,減少混響聲對清晰度的影響,則一般以較多的揚聲器(組)均勻分布擴聲區,以增強直達聲,提高清晰度。
2)音箱的選型:必須選擇高保真、高指向性揚聲器。利用高指向性特征控制音箱投射距離,使其在有效投射范圍內,達到語言擴聲的要求。減少聲音投射到圓弧形墻面上產生反射聲影響直達聲,從而影響了語言的清晰度。
3)對整個聲場環境做聲學處理:當聲源在室內發聲時,聲波由聲源到各部位形成了復雜的聲場。為使室內達到良好的聲擴散,可采用如下幾種處理方法:
不規則的房間形體,不規則的表面處理和設置擴散結構;
在室內界面上交替配制反射面和吸音材料(或結構);
無規律地配置吸聲材料。
現通過比較科學化的德國EASE聲學模擬軟件,對本會議室做如下設計和調整。
主擴聲揚聲器設置:

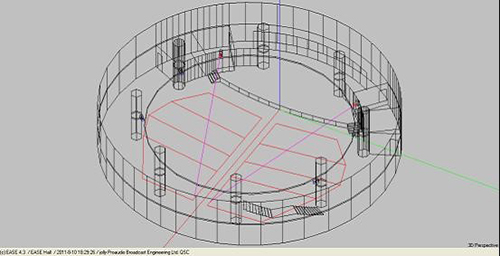

采用高保真AD-S282H雙8寸揚聲器。獨一無二的Advanced Directivity?可旋轉聲波導向技術相,使揚聲器可以不受安裝朝向影響精確地將聲音傳遞并聚集到一個點上。壁掛安裝,可調整角度,利用指高指向性聲波導向技術,將揚聲器有效投射距離控制在18米內。

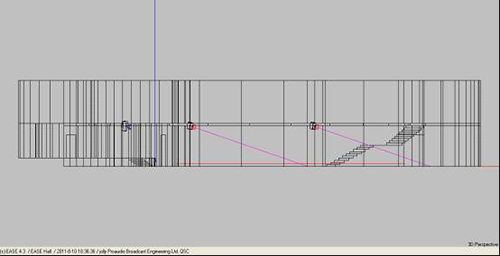

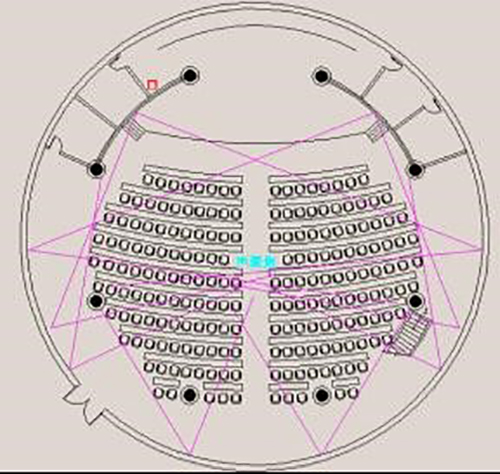

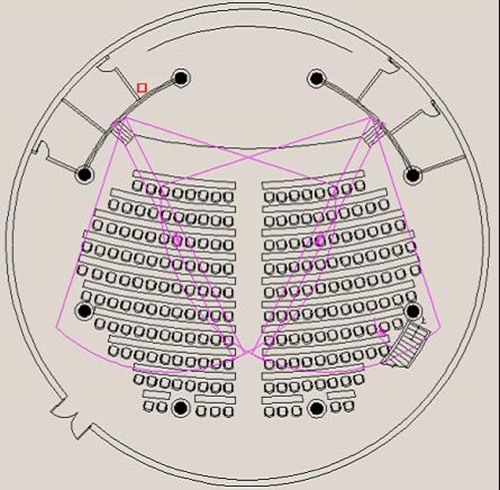

粉紅色線為投射線,盡量壓低音箱投射角度,使其減少墻壁的反射
后場擴聲揚聲器設置:

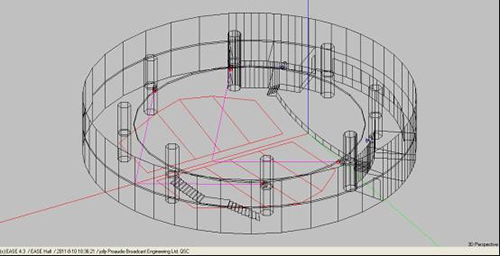

采用高保真AD-S82單8寸揚聲器。獨一無二的Advanced Directivity?可旋轉聲波導向技術相,使揚聲器可以不受安裝朝向影響精確地將聲音傳遞并聚集到一個點上。壁掛安裝,可調整角度,利用指高指向性聲波導向技術,將揚聲器有效投射距離控制在10米內。

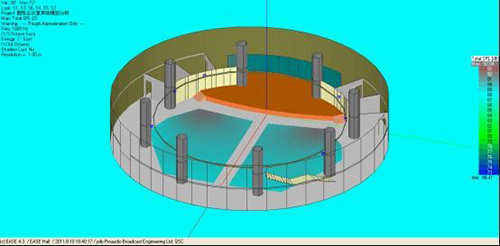

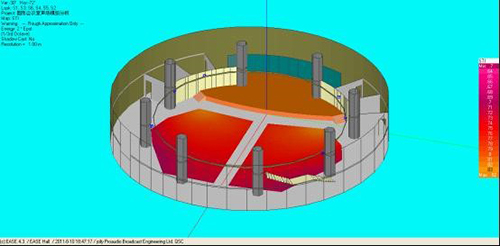

語言頻率聲壓級模擬1000Hz

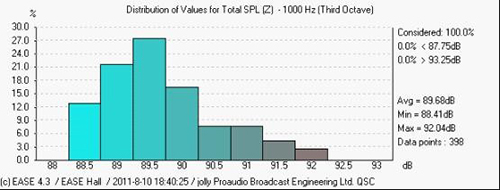

均勻度:92dB(Max)-89 dB(Min)= 3 dB
平均聲壓級(Avg):88 dB (平時比較清晰的語言聲壓級為86 dB)

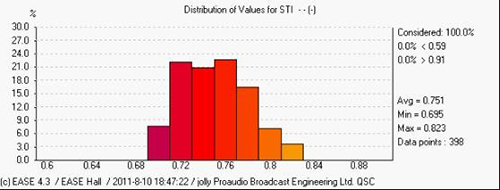

語言清晰度STI
RASTI(快速語言傳遞指數):
RASTI值 EASE2.1 EASE4.3
Excellent優秀 0.75—1 0.6—1
Good良好 0.6—0.75 0.45—0.6
Fair一般 0.45—0.6 0.3—0.45
Poor質劣 0.3—0.45 0.25—0.3
達到優秀的標準:0.8(Max)—0.6 dB(Min)

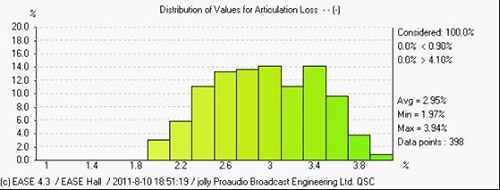

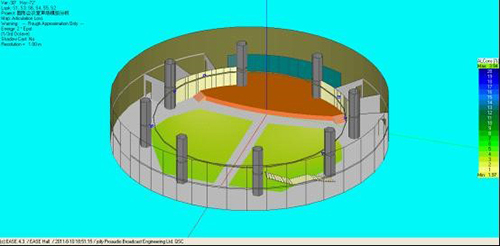

輔音清晰損失度ALC
Alcons%(輔音清晰損失度):
Alcons%值 EASE2.1 EASE4.3
Excellent優秀 0—3% 0—7%
Good良好 3—7% 7—11%
Fair一般 7—11% 11—15%
Poor質劣 11—15% 15—18%
達到優秀的標準:3.94(Max)—2.95 dB(Min)
預算清單:
圓形會議報告廳擴聲系統預算 | |||
序號 | 名稱 | 數量 | 單位 |
擴聲系統: | |||
1 | 調音臺 | 1 | 臺 |
2 | 音頻數字處理器 | 1 | 臺 |
3 | 反饋抑制器 | 1 | 臺 |
4 | 音箱 | 2 | 只 |
5 | 音箱 | 4 | 只 |
6 | 主音箱功放 | 2 | 臺 |
7 | 輔助音箱功放 | 2 | 臺 |
8 | 鵝頸會議話筒 | 2 | 支 |
9 | 鵝頸會議話筒底座 | 2 | 個 |
10 | 無線手持話筒 | 2 | 套 |
11 | DVD | 1 | 臺 |
12 | 電源管理器 | 1 | 臺 |
13 | 機柜 | 1 | 個 |
14 | 線材輔材 | 1 | 項 |
