根據我公司技術工程師現場查看,并開啟系統測試,發現該系統存在如下問題:
1.主音箱的擺位不合理,原主音箱擺放在主席臺后方兩側,導致會議話筒直指音箱,因而容易產生回授(通常所說的嘯叫)。
2.音箱的分布不合理;大會議室的整個長度有24米,只設計了2只大功率的主音箱,導致前排聽眾聲音太大,而后排聽眾聽不到聲音,而整體聲音提升又會導致話筒嘯叫。
3.系統中沒有可以對話筒產生嘯叫后調整的設備,當出現嘯叫時無法進行處理。
4.原有會議話筒因使用時間較長,鵝桿(話筒桿)和底座之間接觸不好,導致話筒使用時有雜音;且該話筒靈敏度不高,試音距離太近,必須近距離講話使用。
5.原有系統接線及走線不規范,整個系統線路顯得很凌亂。并且不利于操作人員檢修及操作。
針對以上五點問題,我公司提出如下整改方案:
1.針對音箱擺位不合理的問題,我公司建議將主音箱調整到主席臺兩側擺放,避免會議話筒直指音箱,減少產生話筒嘯叫的可能性。
2.針對音箱布局不合理的問題,我公司建議在會議室中場增加一對補聲音箱,(可將原四樓會議室的一對音箱拿來做補聲,只需另外增加一臺功放),用支架支撐。以提高整個會場聲場的均勻度。聲場均勻度的提高,有利于減少話筒嘯叫的產生。
3.針對話筒產生嘯叫后如何處理的問題,我公司建議增加一臺均衡器,可對會場聲場進行調整,對產生嘯叫的頻點進行抑制。
4.針對話筒的問題,我公司建議更換兩只高品質的會議話筒。
5.針對系統線路問題,我公司建議對該系統的線路進行整改及更換。
6.我公司將對整個聲場利用聲場測試儀進行科學的測試指導調試,保證最終的調試效果,并提供科學的依據。
會議室整改后能達到的效果:
整個會場聲音基本均衡,正常使用不會產生話筒嘯叫,用會議話筒講話輕松且清晰。

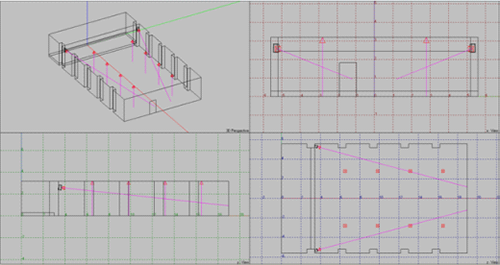

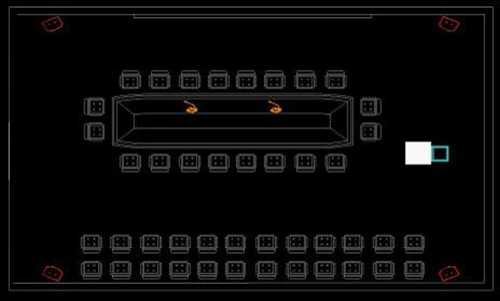

音箱三維多視圖

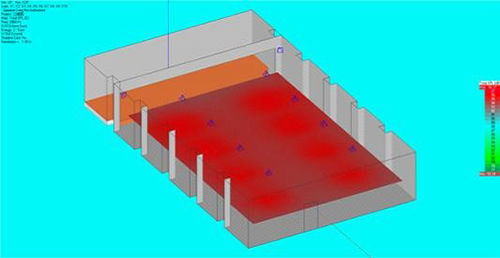

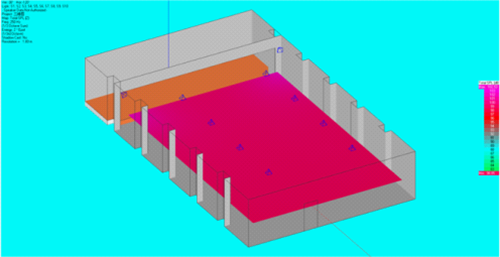

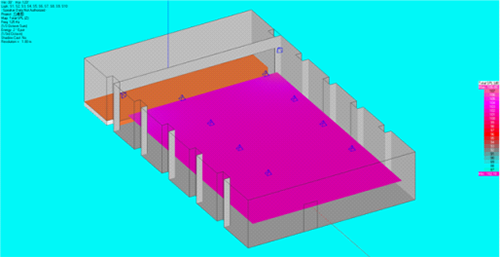

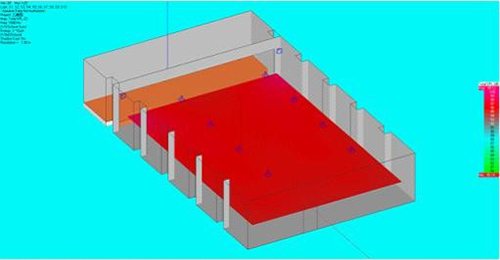

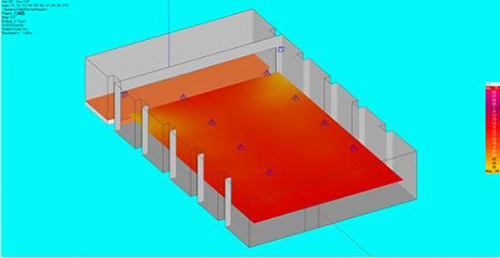

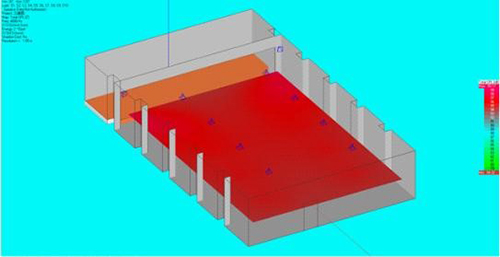

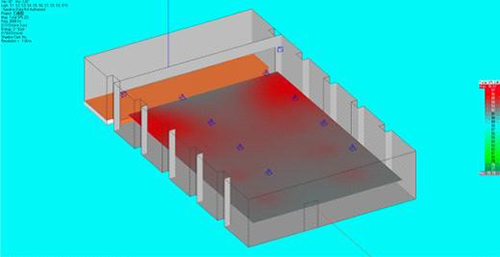

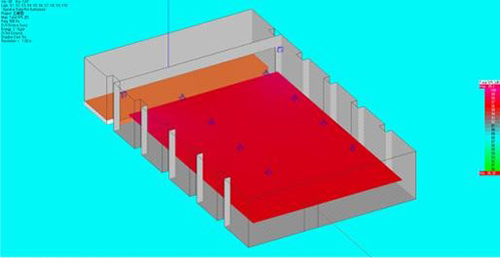

EASE 4.3模擬聲學設計
EASE 4.3是德國RH公司經過多年的研發,建立在建筑聲學,指導音響工程設計、安裝的專業性較強的聲頻設計軟件。
它能夠模擬建筑聲場的形狀、表面材料、表演區、觀眾區來最大限度模擬混響聲場,通過多次試用不同型號喇叭并調整喇叭的安裝高度、角度,實現各個區域良好的聲場覆蓋,并對建筑聲學設計提供指導性意見和數據。
該軟件可模擬不同頻率點的聲壓分布圖、混響時間與頻率的關系圖、揚聲器指向圖、語言 清晰度及語音快速傳遞指數。從而使系統的配置更具有科學性,將原來本復雜的手工計算變得非常迅速,成功解決了聲學計算上的三維及連續性問題,不論是對設計,還是在安裝上都具有很強的指導作用。
EASE 4.3模擬聲學設計

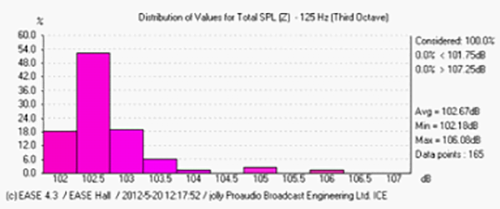

125Hz最大聲壓級: 106.08 dB,最小聲壓級:102.18 dB,均勻度:3.9dB

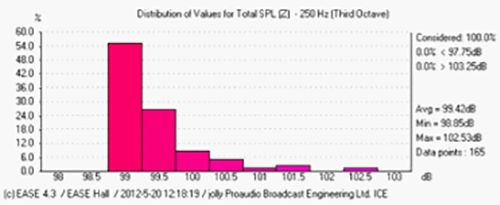

EASE 4.3模擬聲學設計
250Hz最大聲壓級:102.53dB,最小聲壓級:98.85dB,均勻度:3.68dB。

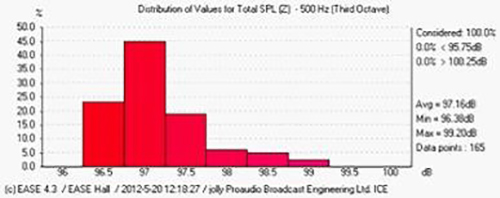

EASE 4.3模擬聲學設計
500Hz最大聲壓級:99.20dB,最小聲壓級:96.38dB,均勻度:2.82dB。
EASE 4.3模擬聲學設計

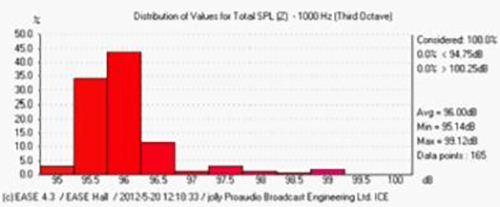

1000Hz最大聲壓級:99.12dB ,最小聲壓級:95.14dB,均勻度:3.98dB。
EASE 4.3模擬聲學設計

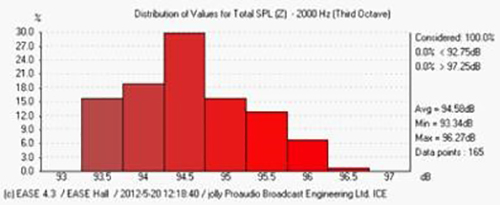

2000Hz最大聲壓級:96.27dB,最小聲壓級:93.34dB,均勻度:2.93dB。
EASE 4.3模擬聲學設計

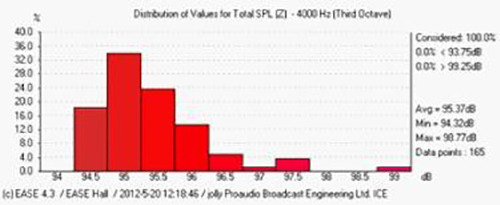

4000Hz最大聲壓級:98.77dB ,最小聲壓級:94.32dB,均勻度:4.45dB。
EASE 4.3模擬聲學設計

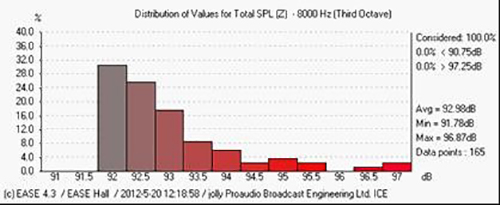

8000Hz最大聲壓級:96.87dB ,最小聲壓級:91.78dB,均勻度:5.09dB。
EASE 4.3模擬聲學設計

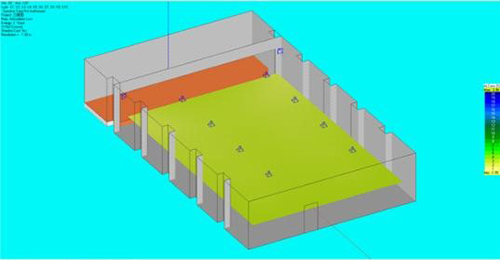

語言清晰度STI
RASTI(快速語言傳遞指數):
RASTI值 EASE2.1 EASE4.3
Excellent優秀 0.75—1 0.6—1
Good良好 0.6—0.75 0.45—0.6
Fair一般 0.45—0.6 0.3—0.45
Poor質劣 0.3—0.45 0.25—0.3
EASE 4.3模擬聲學設計

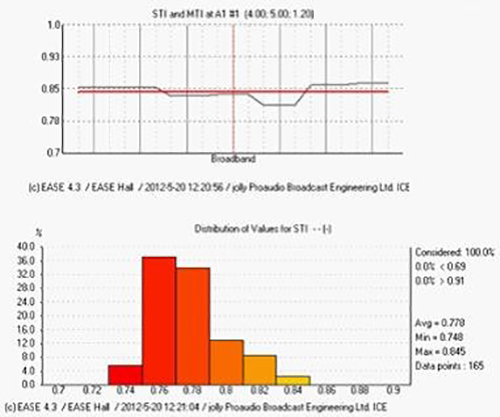

語言清晰度STI:0.748—0.845達到優秀
EASE 4.3模擬聲學設計
輔音清晰損失度ALC
Alcons%(輔音清晰損失度):
Alcons%值 EASE2.1 EASE4.3
Excellent優秀 0—3% 0—7%
Good良好 3—7% 7—11%
Fair一般 7—11% 11—15%
Poor質劣 11—15% 15—18%
EASE 4.3模擬聲學設計

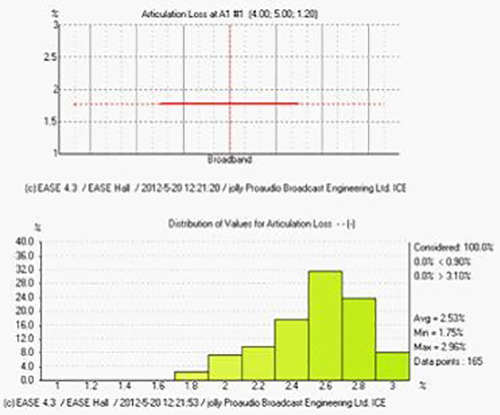

輔音清晰損失度ALC:1.75—2.96% 達到Excellent優秀
EASE 4.3模擬聲學設計
語言會議標準
總結:按照GB 50371-2006廳堂擴聲系統設計規范,會議類擴聲系統聲學特性指標,最大聲壓級大于或等于98dB即為一級標準,經過計算機軟件模擬計算,最大聲壓級平均值達到99.83dB,設計達到國家一級標準。

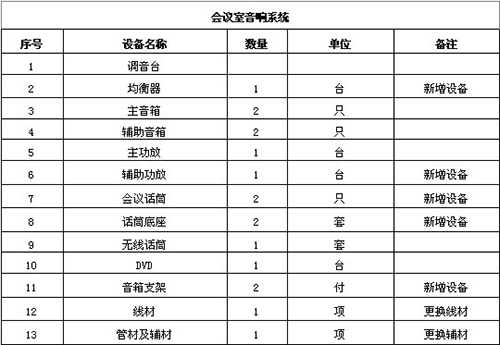

設備清單:
