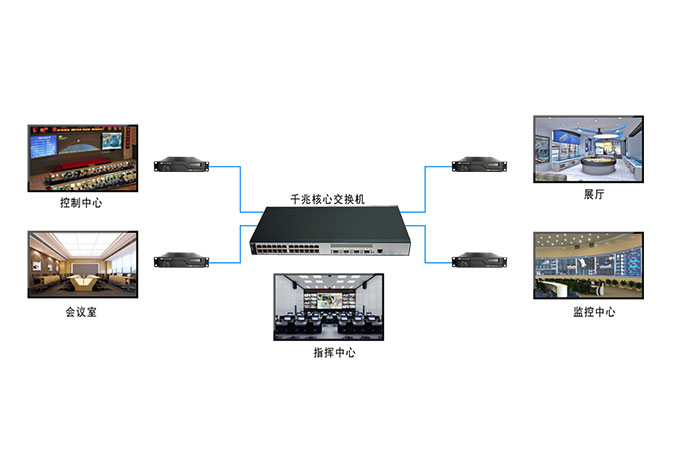

系統架構

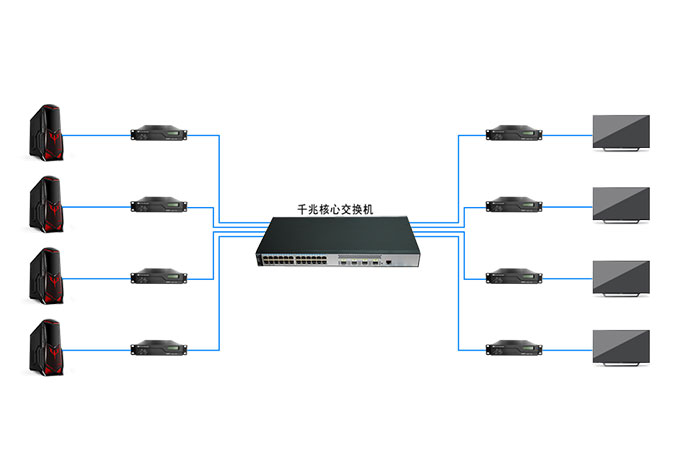

X.Edge-X1000分布式坐席系統是采用去中心化設計,中間不需要任何流媒體服務器或者轉發服務器,只需要核心三層千兆交換機組網即可,輸出節點擁有低延低于30ms時,視覺無感,高同步的屏間拼控和矩陣切換功能,輸入/輸出節點組合具有HDMI音視頻輸入及網絡KVM坐席切換功能,方便電腦操作分組共享。
系統特點

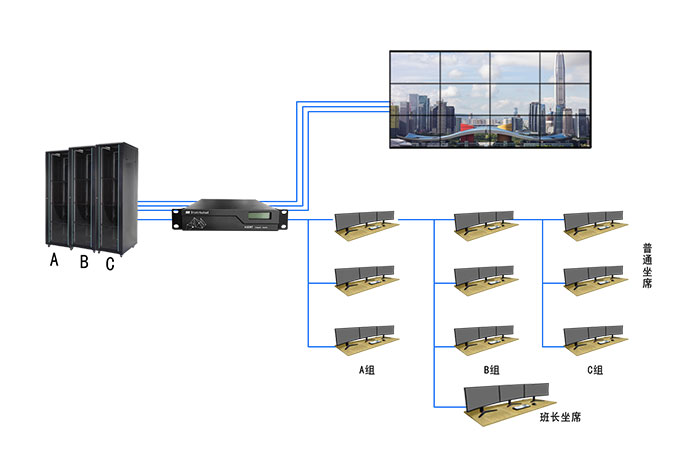

· 分布式架構設計
操作坐席采用分布式管控端接入,在每個坐席的輸入節點只要通過網線連接傳輸?shù)礁鱾€(gè)席位,然后主控電腦只需要接一套鍵盤鼠標和顯示器,即可控制其他輸入節點輸入電腦的鍵盤和鼠標,為工作人員營造一個舒適的環境,支持操作人員遠程管控對應權限的電腦。

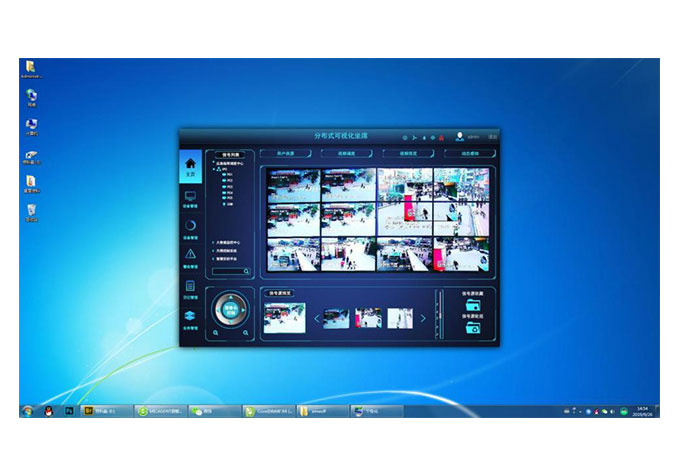

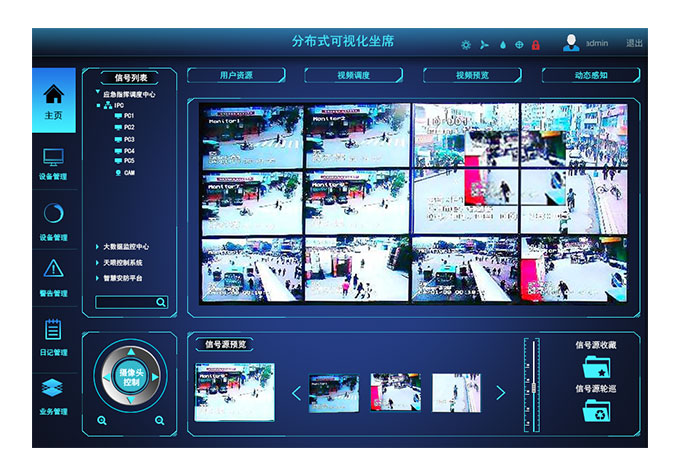

· 軟件實時預覽可視化功能
大屏采用分布式管控端接入,再通過網線連接至核心交換機,獲取資源池?cái)?shù)據,用于展示匯報,PC軟件支持預監回顯即可視化功能,并且支持預案和輪詢保存設置。

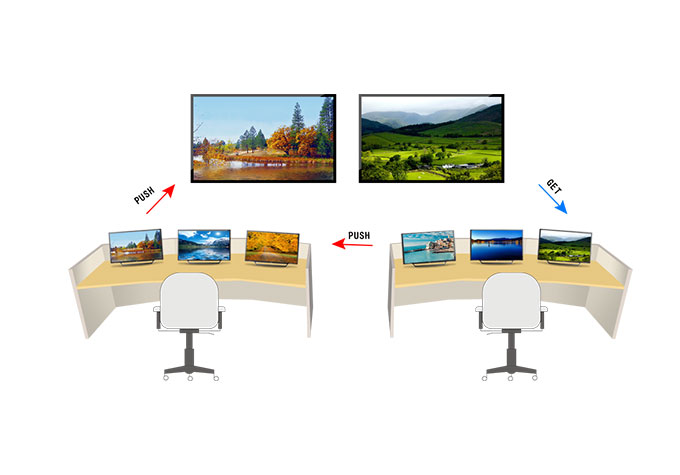

· 推送云屏功能,實時靈活交互協作
分布式坐席聯網協作系統軟件,可以獲取本電腦資源池?cái)?shù)據,可以推送抓取同一臺電腦運行的的web瀏覽器,word文檔,軟件,本地視頻大屏,實時展現電腦內部程序內容及視頻。
· 開放式的視頻聯網云架構
通過分布式坐席聯網協作系統的云端管理和云端鏈接能力,可實現跨區域視頻監控圖像的互聯互通,和控制信號的聯網多級互控。即可實現1,2,3級部門的實時通訊、協同辦公,如公安,交通,大型會場等互聯,互通,互控。
· 坐席分組分權限管理
坐席的分組分權限管理的細化協作,可以高效的協同工作,并且讓數據更具有保密性,即可實現系統的穩定持續的運行。

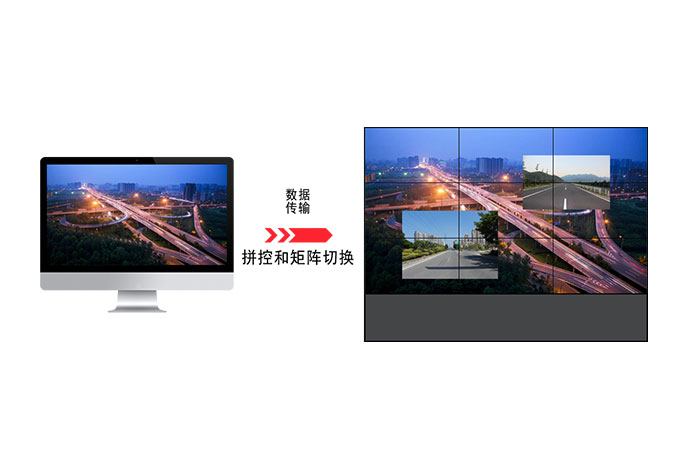

· 拼控和矩陣切換功能
分布式坐席可以實現跟矩陣一樣的視頻切換功能,及拼接處理器一樣的開窗,疊加,漫游,畫中畫的功能,同時可以疊加4層圖像,畫質質量全保證在1080P。

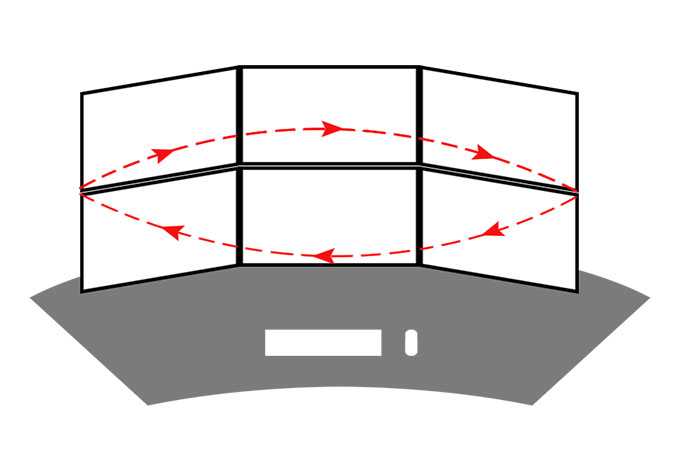

· 桌面簡化鼠標切換控制功能
采用桌面極簡化的桌面軟件設計,可以一臺電腦操作,通過輸入節點的網絡KVM功能,一套鍵鼠可以控制多臺電腦,從而使得電腦數據得以共享。
· 支持網絡攝像機IPC解碼上墻
單屏支持4路1080P 的H.264/H.265IPC解碼,支持主流onvif協議及國標GB28181協議,并且支持每一路視頻解碼的圖像,可以任意跨屏畫中畫,漫游,也可以固定網格等比進行顯示。
支持大華,???,宇視,雄邁等主流DVR、NVR管理預覽,錄像回放等,并且支持國標GB28181協議管理錄像機。可支持本司米靈物聯網云平臺視頻,實現遠程視頻圖像互通互聯(選配功能)。
· 可集成第三方中控,可視化管理控制
支持提供開放的SDK包,可以提供給系統集成商,軟件開發商,APP開發商的平臺對接和二次開發,以組成完整的一套音視頻系統。
應用行業
分布式坐席協作系統廣泛應用于移動通訊,金融服務,企業營運,政府管理,軍事與公共安全,廣播電視,能源管理,交通與運輸。
輸入/輸出節點設備參數

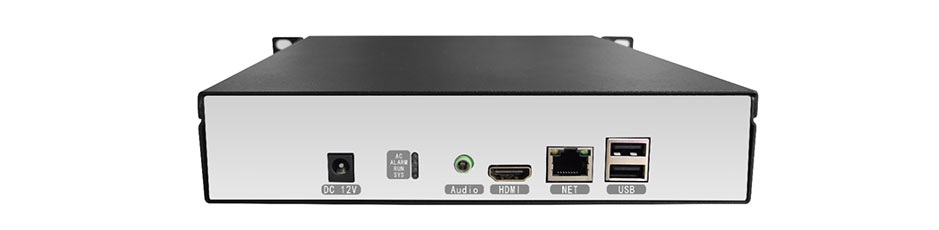

輸出節點:

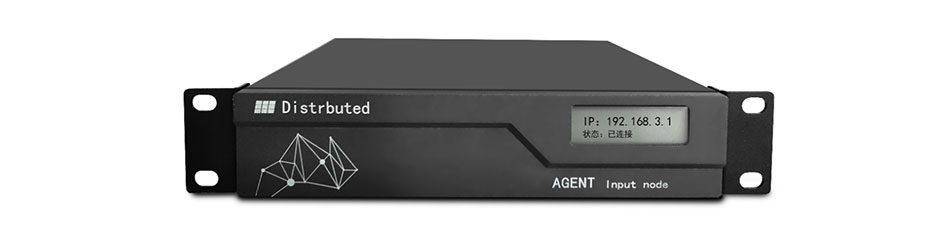

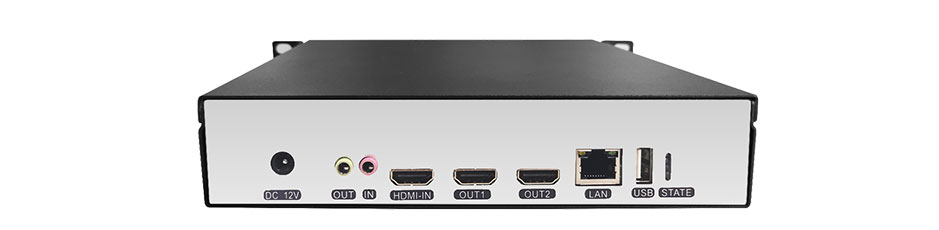

輸入節點:
X.Edge-X1000分布式輸出節點 | |
視頻處理能力 | ·嵌入式LINUX操作系統,全集成內嵌模式管理。 ·1路HDMI輸出;輸出分辨率最大 1920*1080@60HZ。 ·單屏4層開窗疊加,支持任意跨屏漫游,疊加,畫中畫,無極縮放等,HDMI按照雙路計算。 ·支持云桌面多應用推送功能,支持將電腦的web瀏覽器,PPT,軟件應用,文檔,本地視頻等多應用分別推送上墻(選配功能)。 |
網絡解碼IPC | ·單屏支持4路1080P 的H.264/H.265IPC解碼,支持主流onvif協議及國標GB28181協議。 ·支持大華,海康,宇視,雄邁等主流DVR、NVR管理預覽,錄像回放等,并且支持國標GB28181協議管理錄像機。 ·可支持本司米靈物聯網云平臺視頻,實現遠程視頻圖像互通互聯(選配功能)。 |
音頻處理能力 | 支持1路音頻輸出,音頻解碼格式支持G711A。 |
流媒體處理 | 每個輸出節點都具有流媒體轉發能力,去中心化流媒體服務器,同時轉發能力高達64路1080P。 |
間隔時間 | 系統中操作切換信號之間、開窗響應、調模式的間隔時間≤35ms。 |
同步性 | 動態圖像無撕裂感覺,視覺無感。 |
斷電恢復 | 支持在異常斷電情況下,啟動時自動恢復所有功能。 |
液晶面板 | 節點帶有液晶面板顯示IP地址和節點連接狀態。 |
輸出路數 | 最大支持64個輸出節點(最大8行8列) |
輸出接口 | HDMI |
輸出分辨率 | 支持1920X1080 |
音頻 | 輸入輸出均支持3.5MM模擬音頻(輸入節點音頻輸入,輸出節點音頻輸出) |
延時 | 端到端延時不高于35MS |
帶寬 | 4-48M |
USB | USB2.0 |
網絡 | 1000M網口,CAT6網線 |
視頻解碼 | 單輸出節點支持4路1080P H.265視頻解碼 |
跨屏圖層 | 單屏或者全屏支持4圖層疊加,開窗漫游,畫中畫 |
坐席推送 | 支持推送抓取一臺電腦的web瀏覽器,軟件,本地視頻上大屏 |
控制方式 | 支持android平板,Surface平板控制,及android手機控制 |
存儲溫度 | -40℃--+125℃ |
工作濕度 | 0℃--+70℃ |
尺寸 | 400mmx300mmx45mm |
供電 | DC 12V-2A |
