SHENCOOLS聲克 MAX0404-4K@60HZ（HDMI 2.0 4:4 Matrix）
SHENCOOLS聲克 MAX0404-4K@60HZ（HDMI 2.0 4:4 Matrix）
MX0404-1018-000 Matrix可以通過前面板按鈕，IR，RS232和帶有Telnet API和Web UI的LAN控制進行控制。 還提供了獨立的DIP開關，用于高級EDID管理。
該矩陣專為1U機架安裝和獨立安裝而設計，提供了超高清A / V切換和分配解決方案，非常適合各種應用，例如辦公室，學校，會議室，酒店等。
特征
包括4個HDMI輸入和4個HDMI輸出
輸入和輸出支持高達4K @ 60Hz 4：4：4 8bit和HDCP 2.2的視頻分辨率
支持4K HDR
multiple在多個視頻源之間快速切換
支持來自每個HDMI輸出的L / R模擬音頻去嵌入輸出
s支持前面板按鈕，IR，RS232和LAN（Telnet API和Web UI）控制選項
支持通過RS232和Telnet連接進行API命令控制
D獨立的DIP開關用于手動EDID管理Package Contents
（1）MX0404-1018-000矩陣x 1
（2）紅外遙控器x 1
（3）USB轉UART電纜x 1
（4）交流電源線（帶美國插頭）x 1
（5）安裝支架（帶螺絲）x 2
技術指標
| 技術 | |
輸入/輸出接口 | 4 x HDMI IN 4 x HDMI OUT 4 x AUDIO OUT 1 x IR EXT. 1 x LAN 1 x RS232 DB9 port 1 x ACI |
輸入/輸出視頻類型 | HDMI with HDR, HDCP 2.2 |
| 支持輸入/輸出分辨率 | 800x6008, 848x4808, 1024x7688, 1280x7688, 1280x8008, 1280x9608, 1280x10248, 1360x7688, 1366x7688, 1440x9008, 1600x9008, 1600x12008, 1680x10508, 1920x12008, 2048x11528, 3840x21602,3,5,8, 4096x21602,8720x4808 (480p), 720x5766 (576p), 1280x7206 (720p50), 1280x7208 (720p60), 1920x10806 (1080p50), 1920x10808 (1080p60) 1 = at 23.98 Hz, 2 = at 24 Hz, 3 = at 25 Hz, 4 = at 29.97 Hz, 5 = at 30 Hz, 6 = at 50 Hz, 7 = at 59.94 Hz, 8 = 60 H |
音頻格式 | HDMI:完全支持HDMI 2.0規范中的HDMI音頻格式; L / R模擬音頻輸出: PCM 2.0 |
| 控制 | |
| 控制方式 | 前面板按鈕，IR，RS232，LAN (支持 API & Web 瀏覽器) |
| 參數 | |
| 工作溫度/RH | 32°F ~ 113°F (0°C ~ 45°C) |
貯存溫度/RH | -4°F ~ 158°F (-20°C ~ 70°C) |
靜電防護 | 人體模型：±8kV（氣隙放電）/±4kV（接觸放電） |
電源 | AC 100~240V 50/60Hz |
耗電量（最大值） | 1018P: 22W; 4K: 27.50W |
尺寸（寬x高x深） | 440mm x 300mm x 43.5mm/ 17.32" x 11.81" x 1.71" |
| 產品凈重 | 3.58kg/7.89lb |
| 所需的機架空間 | 1U |
| 資質認證 | CE, FCC |
電纜規格
| 電纜類型 | 范圍 | 支持視頻 |
| HDMI | 輸入/輸出: 49ft/15m | 1080P@60Hz |
輸入: 16ft/5m 輸出: 33ft/10m | 4K@60Hz 4:2:0 8bit with HDR | |
輸入: 10ft/3m 輸出: 16ft/5m | 4K@60Hz 4:4:4 8bit with HDR |

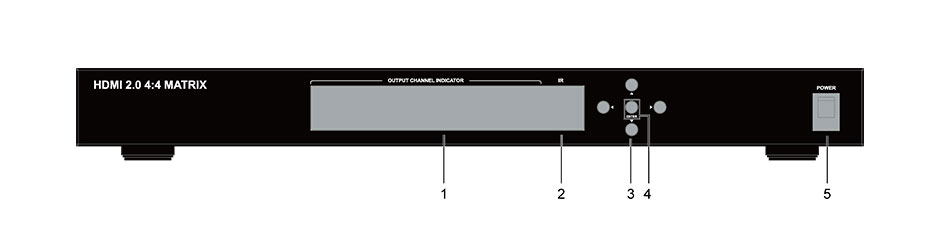

| No. | 名稱 | 描述 |
| 1 | 輸出通道指示器 | 指示輸出端口1-4的輸入 |
| 2 | 紅外窗口 | 從紅外接收信號 |
| 3 | 選擇按鈕 | 選擇輸入和輸出通道 |
| 4 | 輸入按鈕 | 按下以實現輸入和輸出選擇 |
| 5 | 電源開關 | 按下以打開或關閉矩陣 |

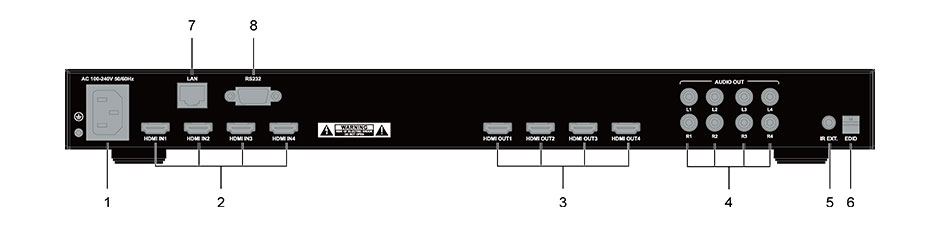

| ID | 名稱 | 描述 |
| 1 | 電源 | 接受100-240V 50 / 60Hz的交流電源。 連接提供的電源線 |
| 2 | HDMI 輸入1-4 | 連接到HDMI源設備 |
| 3 | HDMI 輸出1-4 | 連接到HDMI顯示設備 |
| 4 | 音頻輸出 1-4 | 用于解嵌L / R模擬音頻輸出。 通過RCA立體聲音頻電纜連接到音頻設備 |
| 5 | 紅外 | 紅外擴展端口。 如果需要，請連接IR接收器 |
| 6 | EDID 開關 | 用于EDID管理 |
| 7 | 網口 | RJ45端口; 連接到用于Web UI和Telnet控制的控制系統 |
| 8 | RS232 | DB9端口; 連接到用于RS232控制的控制系統 |
