“體育中心燈光系統”解決方案

欄目：體育場館發布時間：2021-09-15

“體育中心燈光系統”解決方案 —— 根據中華人民共和國文化部《舞臺照明及燈光污染限定標準》WH0201-94。燈光設置為面光、頂光、逆光、側光、效果燈、追光燈等，全方位燈具配置，能確保各類演出所需的燈光效果，充分發揮和展示優秀燈光設計師的設計理念和才能。

為了能滿足體育中心對娛樂表演的燈光需求，我們設計了一套專業演出燈光系統。舞臺可以做成活動式，燈具電動升降。面積134.4平方米。

參照標準

1.GB50258-96《電氣裝置安裝工程施工及驗收規范》;

2.JGJ-57-2000《劇場建筑設計規范》;

3.JGJ/T16-92《民用建筑電器設計規范》;

4.GBJ 133-90 《民用建筑照明設計標準》;

5.GB/T 50314-2000《智能建筑設計標準》;

6.GYJ 5045-2006《電視演播室燈光系統設計規范》;

7.JGJ 31-2003《體育建筑設計規范》;

8.GB/T 14076-93《電影電視舞臺燈具通用技術條件》;

9.GB 15734-1995《電子調光設備無線電騷擾特性限值及測量方法》;

10.WH 0201-94《歌舞廳照明及光污染限定標準》;

11.GB /T 14218-93《電子調光設備性能參數與測試方法》;

12.WH 0202-1995《舞臺燈光圖符代號及制圖規則》;

13.JGJ / T 119-98《建筑照明術語標準》;

14.GB 50034-2004《建筑照明設計標準》;

15.WH-0204-1999《舞臺燈具光學質量的測試與評價》;

16.GB/T7002/86《投光照明燈具光度測試》;

17.GB7000.15-2000《舞臺燈光、電視、電影及攝影場所（室內外）用燈具安全要求》;

18.《低壓配電裝置及線路設計規范》;

19.《電子調光通用技術條件》;

20.《以太網絡標準》（IEEE802.3系列）;

21.EIA/TIA TSB-67《非屏蔽雙絞線布線系統傳輸測試標準》;

22.《影視舞臺燈具用單相三極插頭插座和連接器》;

23.QB/T2137-1995《影視舞臺用散光燈具技術條件》;

24.GA/T74-94《中華人民共和國公共安全行業標準》;

25.322-1998《防雷及接地安裝工藝標準》;

26.313-1998《金屬線槽配線安裝工藝標準》;

27.305-1998《鋼管敷設工藝標準》

設計特點

根據場地及觀眾席的規模，屬于鏡框式舞臺。根據中華人民共和國文化部《舞臺照明及燈光污染限定標準》WH0201-94。燈光設置為面光、頂光、逆光、側光、效果燈、追光燈等，全方位燈具配置，能確保各類演出所需的燈光效果，充分發揮和展示優秀燈光設計師的設計理念和才能。

依據“安全、適用、經濟、美觀”的設計原則，結合燈光、幕布、吊桿的不同使用特點和要求，以及舞臺的結構尺寸，我們采用以下設計思想。

舞臺效果器材的使用，將極大的滿足各種演出要求，此燈光設計方案既能滿足以舞臺表演的各類演出又能滿足電視直播攝像要求；在配置上要求合理，本著性能先進、節能、壽命長、性價比高的燈具，滿足綜藝演出的需求為原則；燈具符合CE、RoHS標準，符合國家檢測標準。燈具其各項指標均應處于國內先進。

舞臺燈具

從功能上可分為照明和造型兩種要求，因此各燈位的布光功能是：

1.正面投射的光線是以照明為主，造型為輔；

2.側面投射的光線是以造型為主，照明為輔；

3.返投或頂部垂直投射的光線，造型效果更強，且能增強舞臺空間感與亮度感，但不起正面照亮作用。

系統配置說明：

根據該場所具有綜合性的特點，我們設置時配置了適合各種場合使用的燈光，保證新穎而不浪費。在設備造型上既要保證價格合理，同時保持燈光新穎、質量可靠、售后服務方便。為此我們在設計時主要采用明和研發生產的燈光，其特點有：燈光的光路及散熱系統采用計算機智能設計，比傳統燈光圖案更為清晰，無火災隱患。另外其主要配件采用進口優質配件，故電器性能優良。目前被國內各類場所使用，評價甚高。

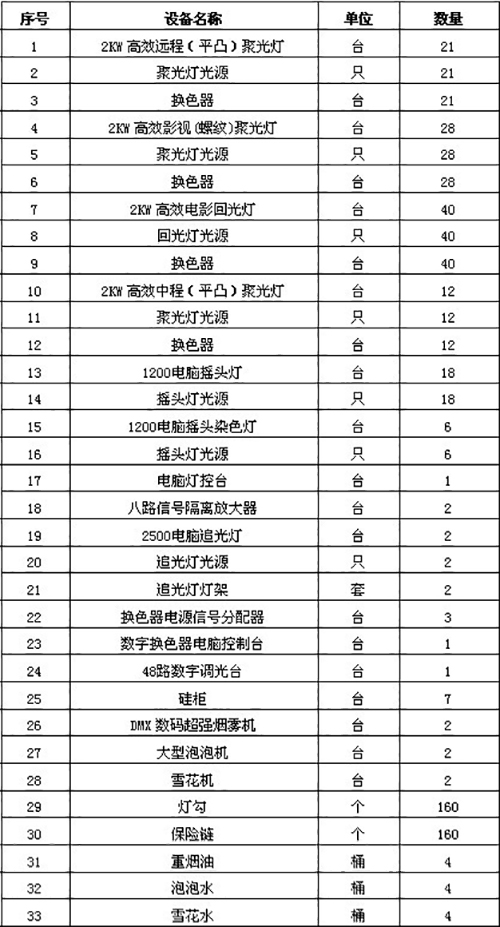

建議配備設備及數量：
