工程概況：

        該表演廳長20.7米，寬12米，面積約為248平方米，空高約4米。設計使用功能主要滿足文藝演出等音響、舞臺燈光及視頻的功能需求。

音響擴聲系統設計的一般要求

舞臺音響系統：

在多數情況下，音響系統接收到的是微弱信號，要把信號放大才能被聽眾(觀眾)聽到。音響系統必須提供：

        1）足夠大的音量

        音響擴聲系統實際上是一個用電子技術實現聲音重放的系統。在系統中，音量是最重要的，音量水平用聲場的聲壓級來衡量。GB 50371-2006《廳堂擴聲系統設計規范》,GB/T 4959-1995《廳堂擴聲特性測量方法》,最大聲壓級為：會議類擴聲95-98dB，多用途類擴聲98-103dB，文藝演出類擴聲103-106dB。

        2）均勻合理的聲場分布

        聽音區內音箱重放的聲場要盡可能分布均勻，聽音區聲場聲壓級要求分布均勻。

        3）良好的音質

        音質主要取決于系統的失真度和傳輸頻率特性。系統的失真度是指由輸入聲信號或輸入電訊信號到輸出聲信號全過程中產生的非線性失真。

        4）盡可能小的本底噪聲

        噪聲有兩個來源，一是環境噪聲，二是設備噪聲。設備噪聲用“總噪聲”來衡量?？傇肼暿侵笖U(kuò)聲系統達到可用增益，但無有用信號輸入時，廳堂內各測試點噪聲聲壓級的平均值。這種噪聲首先取決于設備的品質，另外線路的排布，設備之間的連接方法，屏蔽方法等都有重要影響。

        5）適當?shù)膫髀曉鲆?/span>

        適當?shù)膫髀曉鲆媸菚?huì)議室擴聲所必需的。擴聲系統達到最高可用增益時，聽音區內各處穩態聲壓級平均值與傳聲器處聲壓級的差值，叫做傳聲增益。簡單地說就是聽音處的聲壓級與話筒處的聲壓級之差。

        6）良好的聲反饋嘯叫抑制能力

        當用話筒擴聲時，會議室內的反射聲會重新進入話筒，如果反射聲的聲級足夠大就會產生聲反饋嘯叫。實際上，當聲反饋條件滿足時，不向話筒發話也會嘯叫。這是因?yàn)樵跅l件適當時，廳堂內任何微小的聲擾動，都會在寄生的聲反饋通道中迅速發展成為嘯叫。因此我們需要整個系統有盡可能良好的嘯叫抑制能力。

        7）良好的聲像定位

        有演出任務或立體聲節目播放等任務，應考慮聲像定位。

音響系統的配備：

擴聲方式采用主擴聲音箱加超低頻音箱，及返聽音箱組成的擴聲方式。

        1）主擴聲采用15寸專業有源音箱2只，在舞臺口安裝(支架安裝)；

        2）采用2只超低頻音箱，在舞臺口安裝；

        3）舞臺返聽采用有源音箱，側放并具有一定傾角，具有很高的流動性。

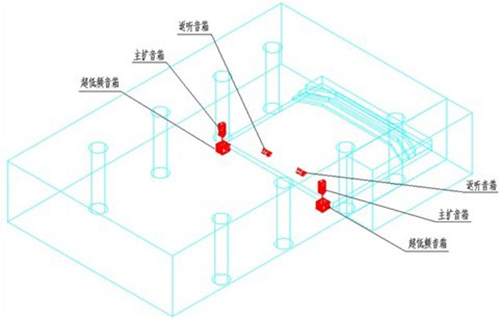

音箱布置圖

音響系統設計理由：

        有源音箱將專業音箱、功放、數字信號處理單元整合到了一起，能充分利用每一瓦特的功率。數字信號處理單元能管理和優化性能，保護功放和擴聲單元。特有的本證校正技術能增強聲音表達的準確性，減少現場調試工作。有源揚聲器系統傳輸?shù)氖蔷€路電平信號，線路損耗小，音質效果更好。

        本方案采用美國一線品牌音箱，奧運會、廣州亞運會、世博會、歡樂谷等大型項目都使用過這一品牌音箱，音質、質量均為世界一流。

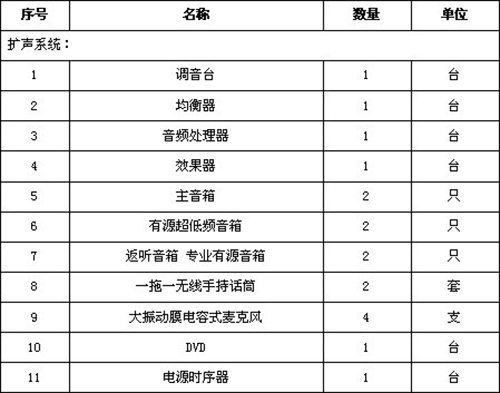

建議配置設備及數量：


舞臺燈光系統：

該系統設計滿足會議燈光需要

1.燈光照明技術參數要求：

        1）照明質量要求：視覺的滿足僅用光量是不夠的，即使有了演出所要求的亮度，全部的演出意圖也不能充分地、正確地表現出來。要根據情況巧妙地配光或者彩色光使演出得到正確表現，這就不僅要考慮光的量而且還必須充分考慮光質的問題。

        2）照明水平要求：舞臺照度沒有固定的模式，因該多功能廳使用功能的多樣性，演出風格有所不同，所以應將各燈種配齊，供燈光師們選用，使舞臺的平均照度＞1800LX，舞臺演出區的照度＞2500LX。

        3）色溫和顯示性的要求：色溫和顯示性的確定很有講究，大多數燈光有幾種不同容量的選擇，其中色溫高低直接影響到發光率。長期實踐證明，舞臺使用色溫3200K的燈光比較合適。

        4）眩光限制要求：在該場所的舞臺中，除了需要燈光布置外，還需要注意眩光問題，光柱的投射角應控制在30-60度之間，最理想的角度是45度，當光柱照射范圍包括觀眾眼部時，則對觀眾產生刺眼的感覺影響觀看，由于投光的多方向性且舞臺有一定的高度，距前排觀眾很近，這是對他們不可能產生眩光，而當演員在舞臺一側時，附近的觀眾必須以仰角觀看演員的面部，這種逆于觀眾視線方向的側面布光就可能產生眩光，所以在舞臺設計中一般對舞臺邊緣來說，內側布光角度須提高到55度，光圈不宜超過首排觀眾的膝部，也就是說，燈位間距一般應根據投光角55度的原則來確定。除了直射眩光以外，還應避免舞臺臺面涂刷光亮的油漆造成的反射眩光。

2.舞臺燈光系統的配備及分區：
舞臺臺口寬7.7米，深度7.5米，配置一道面光，二道頂光，二道逆光。

        1）面光：

        自觀眾頂部正面投向舞臺的光，主要作用為人物正面照明及整臺光的基本光鋪染。設置在舞臺鏡框外觀眾廳上部。

        面光一：7臺LED束光燈，6臺成像燈；

        2）頂光：

        自舞臺上方投向舞臺的光，由前到后分為一頂光、二頂光… 等，主要用于舞臺普遍照明，增強舞臺照度。

        頂光一: 7臺LED束光燈； 頂光二: 7臺LED束光燈

        3）逆光：

        自舞臺逆方向投射的光，可勾畫出人物、景物的輪廓，增強舞臺立體感和透明感，也可作為特定的光源。束光燈從舞臺后部斜側面射向舞臺表演區，可以獲得比聚光燈更為突出的照明及造型效果，借助煙霧效果、泡泡機、雪花機與電腦調光臺的作用，更具強烈的視覺沖擊力和色彩斑斕，可以表現出各種風格的舞臺場景，同時亦用于舞臺演出人物的逆光，以構化人物的輪廓線條和質感。

        逆光一: 7臺LED束光燈；逆光二: 7臺LED束光燈

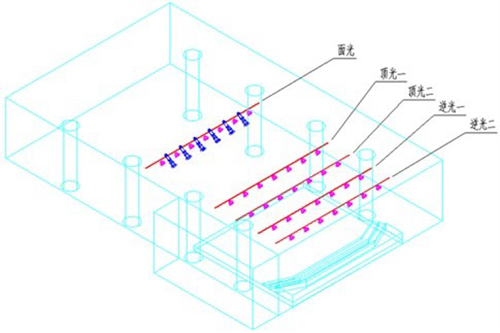

舞臺燈光布置圖

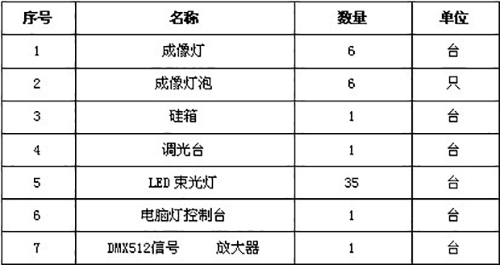

建議配置設備及數量：

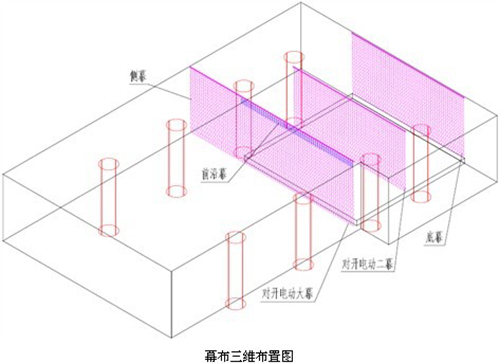

舞臺機械及幕布系統：

舞臺機械用來吊裝燈光設備及幕布等。高度自動化模式能讓使用者很方便的操作，并且安全系數高。

舞臺幕布是舞臺效果里的一個重要部分，幕布起著美化舞臺，會議及演出前做準備等作用。

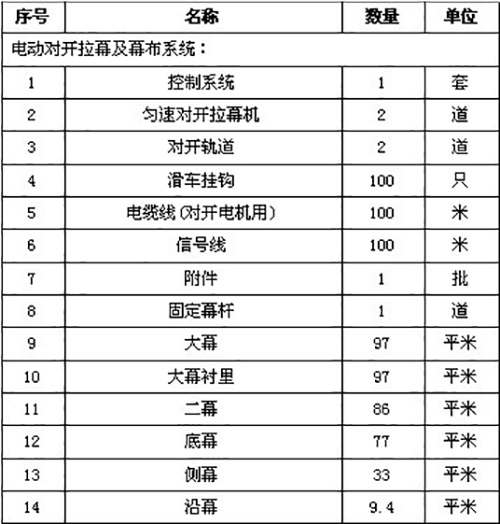

建議配置設備及數量：
