一.工程概況:
該會議室長12米,寬5米,面積約為60平方米,空高約2.8米。設計使用功能主要滿足會議擴聲的功能需求。
二、分項設計:
(一)音響系統
設計依據 —— 根據國家GB_50371-2006_廳堂擴聲系統設計規范的會議類擴聲系統聲學特性指標一級標準設計。
1.設計依據:
* GB/T50314-2000《智能建筑設計標準》
* GB/T50311–2000《建筑與建筑群綜合布線工程設計規范》
* GB/J50116-98《火災自動報警系統設計規范》
* GB-4026-83《電器接線端子的識別和用字母、數字符號標志接線端子的通則》
* GB-50169-92《電氣安裝工程接地裝置施工及驗收規范》
* GB-50254-96《電氣安裝工程低壓電器施工及驗收規范》
* GB-50258-96《電氣安裝工程1kV以下配線工程施工及驗收規范》
* GB 50371-2006《廳堂擴聲系統設計規范》
* GB/T 4959-1995《廳堂擴聲特性測量方法》
* GB/T15381-94《會議系統電及音頻性能要求》
* GB12060-89《聲系統設備一般術語解釋和計算方法》
* GB10240-88《電聲產品聲音質量主觀評價用節目源編輯制作規范﹝檢測驗收用節目源﹞
* GB/T15135-94《廣播及類似用途聲系統設備互連用連接器的應用》
* GB/12060-89《聲系統設備一般術語解釋和計算方法》
* GB/T14947-94《聲系統設備互連的優選配接值》
* SJ/T10444-93《電聲學術語》
2.音響擴聲系統設計的一般要求:
在多數情況下,音響系統接收到的是微弱信號,要把信號放大才能被聽眾(觀眾)聽到。音響系統必須提供:
1)足夠大的音量
音響擴聲系統實際上是一個用電子技術實現聲音重放的系統。在系統中,音量是最重要的,音量水平用聲場的聲壓級來衡量。GB 50371-2006《廳堂擴聲系統設計規范》,GB/T 4959-1995《廳堂擴聲特性測量方法》,最大聲壓級為:會議類擴聲95-98dB,多用途類擴聲98-103dB,文藝演出類擴聲103-106dB。
2)均勻合理的聲場分布
聽音區內音箱重放的聲場要盡可能分布均勻,聽音區聲場聲壓級要求分布均勻。
3)良好的音質
音質主要取決于系統的失真度和傳輸頻率特性。系統的失真度是指由輸入聲信號或輸入電訊信號到輸出聲信號全過程中產生的非線性失真。
4)盡可能小的本底噪聲
噪聲有兩個來源,一是環境噪聲,二是設備噪聲。設備噪聲用“總噪聲”來衡量??傇肼暿侵笖U(kuò)聲系統達到可用增益,但無有用信號輸入時,廳堂內各測試點噪聲聲壓級的平均值。這種噪聲首先取決于設備的品質,另外線路的排布,設備之間的連接方法,屏蔽方法等都有重要影響。
5)適當?shù)膫髀曉鲆?/span>
適當?shù)膫髀曉鲆媸菚?huì)議室擴聲所必需的。擴聲系統達到最高可用增益時,聽音區內各處穩態聲壓級平均值與傳聲器處聲壓級的差值,叫做傳聲增益。簡單地說就是聽音處的聲壓級與話筒處的聲壓級之差。
6)良好的聲反饋嘯叫抑制能力
當用話筒擴聲時,會議室內的反射聲會重新進入話筒,如果反射聲的聲級足夠大就會產生聲反饋嘯叫。實際上,當聲反饋條件滿足時,不向話筒發話也會嘯叫。這是因?yàn)樵跅l件適當時,廳堂內任何微小的聲擾動,都會在寄生的聲反饋通道中迅速發展成為嘯叫。因此我們需要整個系統有盡可能良好的嘯叫抑制能力。
7)良好的聲像定位
有演出任務或立體聲節目播放等任務,應考慮聲像定位。
3.音響系統的配備
擴聲方式采用左右聲道的擴聲方式。
1)擴聲采用專業壁掛音箱樂富豪Programme105 4只,壁掛安裝。

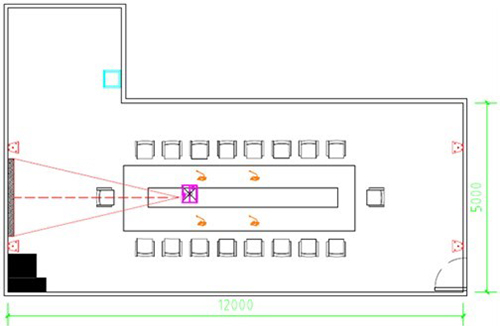

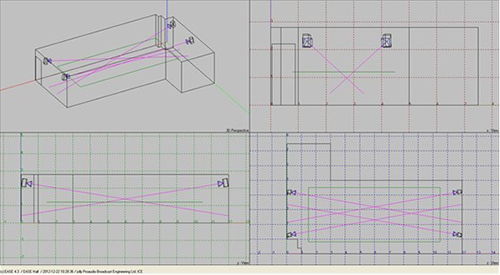

音箱布置圖:

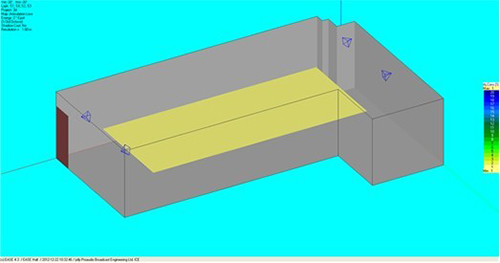

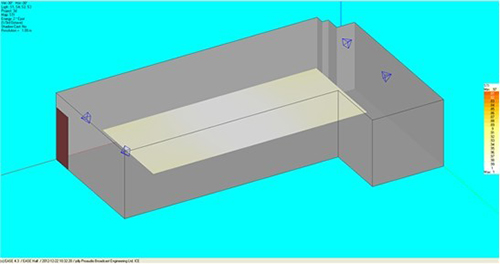

音響三維布局圖:

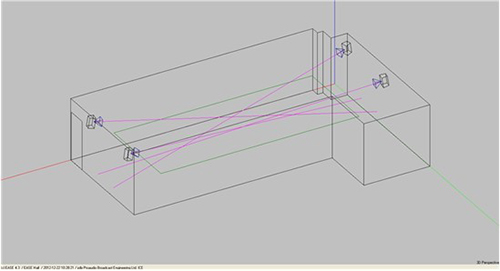

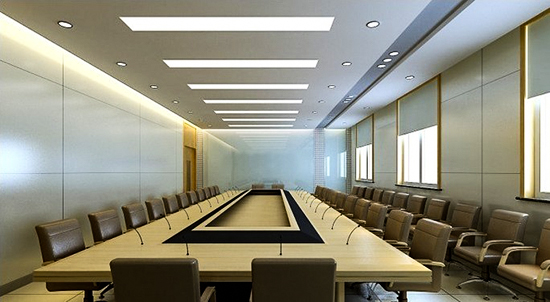

音響三維設計圖:
EASE 4.3模擬聲學設計:
EASE 4.3是德國RH公司經過多年的研發,建立在建筑聲學,指導音響工程設計、安裝的專業性較強的聲頻設計軟件。
它能夠模擬建筑聲場的形狀、表面材料、表演區、觀眾區來最大限度模擬混響聲場,通過多次試用不同型號喇叭并調整喇叭的安裝高度、角度,實現各個區域良好的聲場覆蓋,并對建筑聲學設計提供指導性意見和數據。
該軟件可模擬不同頻率點的聲壓分布圖、混響時間與頻率的關系圖、揚聲器指向圖、語言清晰度及語音快速傳遞指數。從而使系統的配置更具有科學性,將原來本復雜的手工計算變得非常迅速,成功解決了聲學計算上的三維及連續性問題,不論是對設計,還是在安裝上都具有很強的指導作用。

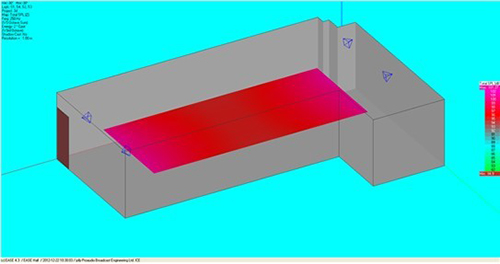

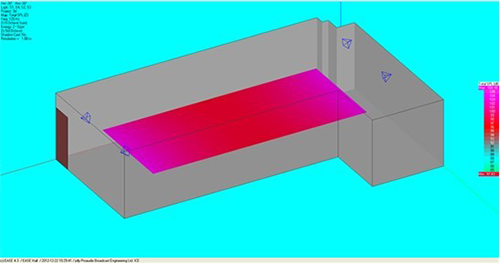

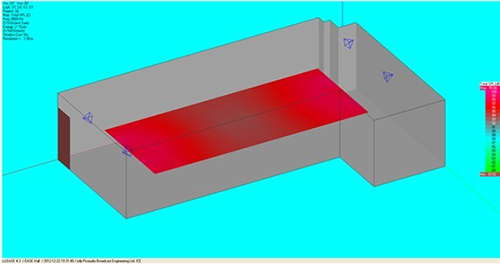

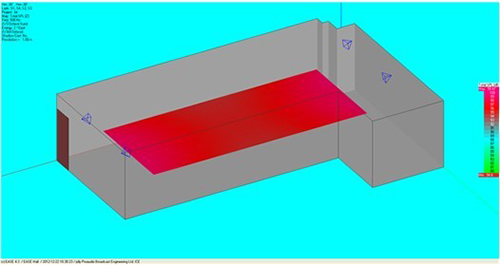

EASE 4.3模擬聲學設計

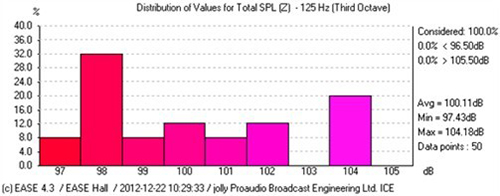

125Hz最大聲壓級: 104.18dB,最小聲壓級:97.43dB

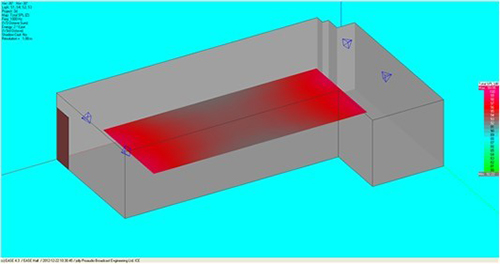

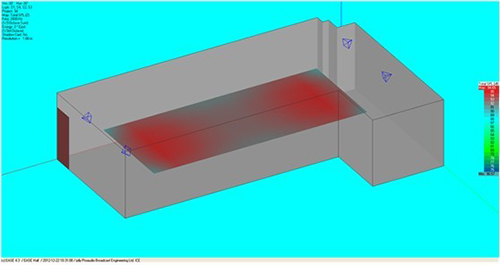

EASE 4.3模擬聲學設計

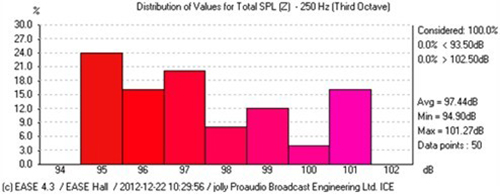

250Hz最大聲壓級:101.27dB,最小聲壓級:94.90dB

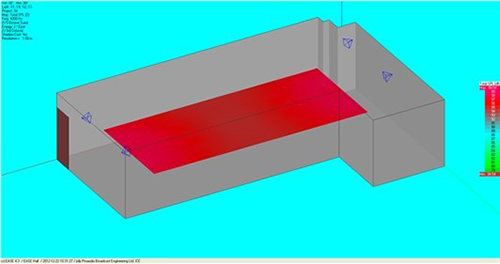

EASE 4.3模擬聲學設計

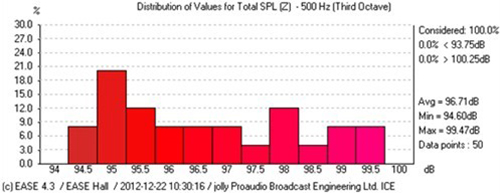

500Hz最大聲壓級:99.47dB,最小聲壓級:94.60dB
EASE 4.3模擬聲學設計

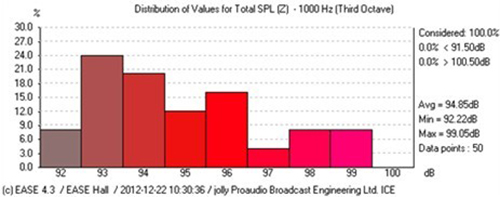

1000Hz最大聲壓級:99.05dB ,最小聲壓級:92.22dB
EASE 4.3模擬聲學設計
2000Hz最大聲壓級:94.65dB,最小聲壓級:90.57dB
EASE 4.3模擬聲學設計

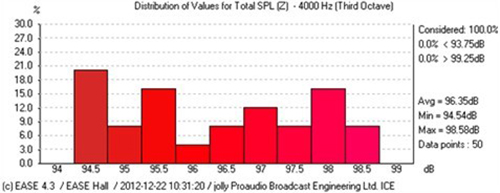

4000Hz最大聲壓級:98.58dB ,最小聲壓級:94.54dB
EASE 4.3模擬聲學設計

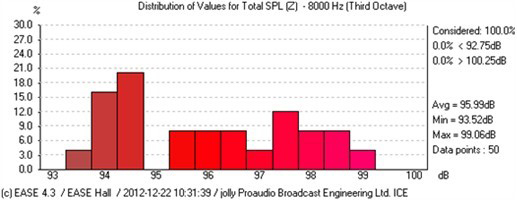

8000Hz最大聲壓級:99.06dB ,最小聲壓級:93.52dB
EASE 4.3模擬聲學設計
語言清晰度STI
EASE 4.3模擬聲學設計

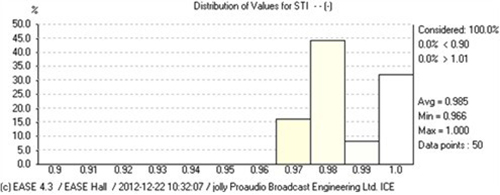

語言清晰度STI:0.966—1.000達到優秀
EASE 4.3模擬聲學設計

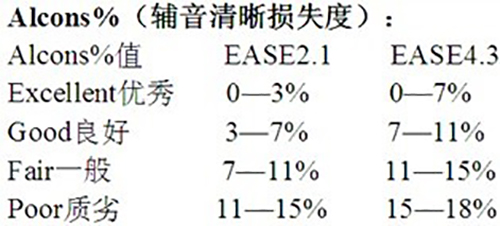

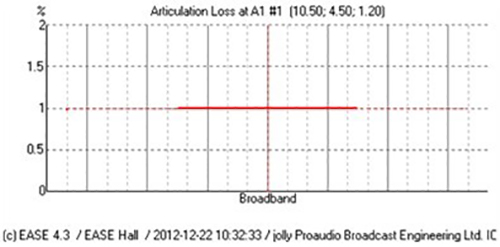

輔音清晰損失度ALC
EASE 4.3模擬聲學設計

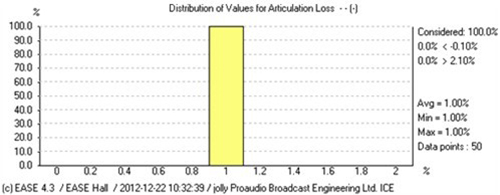

輔音清晰損失度ALC:1—1% 達到Excellent優秀
EASE 4.3模擬聲學設計

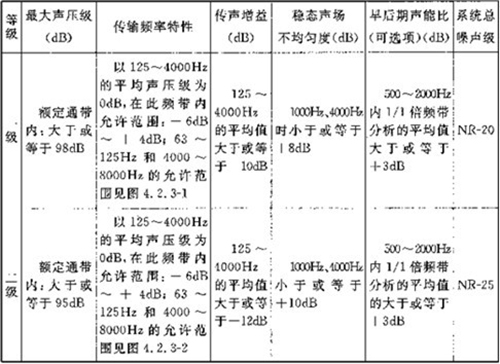

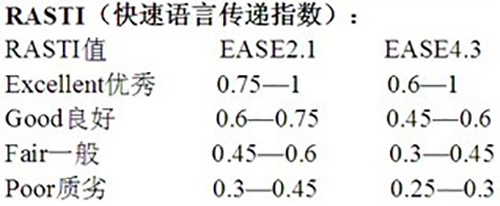

語言會議標準
總結:按照GB 50371-2006廳堂擴聲系統設計規范,會議語言類擴聲系統聲學特性指標,最大聲壓級大于或等于98dB即為一級標準,經過計算機軟件模擬計算,額定通帶內測試點最大平均值達99.47dB,設計達到國家一級標準。

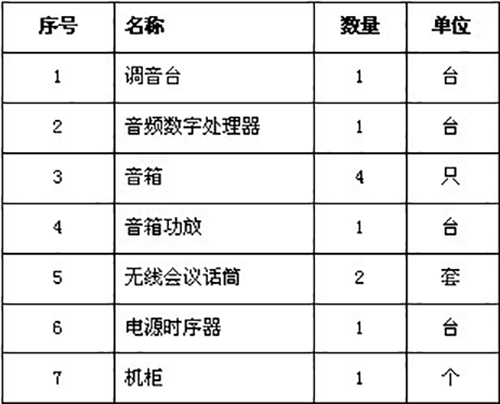

音響系統建議采用的設備型號和數量:
