本設計方案的設計依據主要有:
1、業主的使用要求;
2、建筑、裝修圖紙;
3、有關國家標準及規范:
ü GB/T50314-2000《智能建筑設計標準》
ü GB/T50311-2000《建筑與建筑群綜合布線工程設計規范》
ü GB/T50312-2000《建筑與建筑群綜合布線系統工程驗收規范》
ü GYJ25-86《廳堂擴聲系統聲學特性指標》
ü GB4959-95《廳堂擴聲特性測量方法》
ü GBJ76-84《廳堂混響時間測量規范》
ü GB/T14476-93《客觀評價廳堂語言可懂度的RASTI法》
ü GB/T14197-93《聲系統設備互連的優選配接值》
ü GBJ42-81《工業企業通訊設計規范》
ü GBJ115-87《工業企業通信接地設計規范》
ü WH 0201——94《歌舞廳照明及光污染限定標準》
ü JGJ 57--2000《劇場建筑設計規范》
ü GY 5045-2006 《電視演播室燈光系統設計規范》
ü GB/T 14076——93《電影電視舞臺燈具通用技術條件》;
ü GB 15734——1995《電子調光設備無線電騷擾特性限值及測量方法》;
ü GB /T 14218——93《電子調光設備性能參數與測試方法》;
十樓大會議室改造說明:
根據我公司技術工程師現場查看,并開啟系統測試,發現該系統存在如下問題:
1.主音箱的擺位不合理,原主音箱擺放在主席臺后方兩側,導致會議話筒直指音箱,因而容易產生回授(通常所說的嘯叫)。
2.音箱的分布不合理;大會議室的整個長度有24米,只設計了2只大功率的主音箱,導致前排聽眾聲音太大,而后排聽眾聽不到聲音,而整體聲音提升又會導致話筒嘯叫。
3.系統中沒有可以對話筒產生嘯叫后調整的設備,當出現嘯叫時無法進行處理。
4.原有會議話筒因使用時間較長,鵝桿(話筒桿)和底座之間接觸不好,導致話筒使用時有雜音;且該話筒靈敏度不高,試音距離太近,必須近距離講話使用。
5.原有系統接線及走線不規范,整個系統線路顯得很凌亂。并且不利于操作人員檢修及操作。
針對以上五點問題,我公司提出如下整改方案:
1.針對音箱擺位不合理的問題,我公司建議將主音箱調整到主席臺兩側擺放,避免會議話筒直指音箱,減少產生話筒嘯叫的可能性。
2.針對音箱布局不合理的問題,我公司建議在會議室中場增加一對補聲音箱,(可將原四樓會議室的一對音箱拿來做補聲,只需另外增加一臺功放),用支架支撐。以提高整個會場聲場的均勻度。聲場均勻度的提高,有利于減少話筒嘯叫的產生。
3.針對話筒產生嘯叫后如何處理的問題,我公司建議增加一臺均衡器,可對會場聲場進行調整,對產生嘯叫的頻點進行抑制。
4.針對話筒的問題,我公司建議更換兩只高品質的會議話筒。
5.針對系統線路問題,我公司建議對該系統的線路進行整改及更換。
6.我公司將對整個聲場利用聲場測試儀進行科學的測試指導調試,保證最終的調試效果,并提供科學的依據。
大會議室整改后能達到的效果:
整個會場聲音基本均衡,正常使用不會產生話筒嘯叫,用會議話筒講話輕松且清晰。

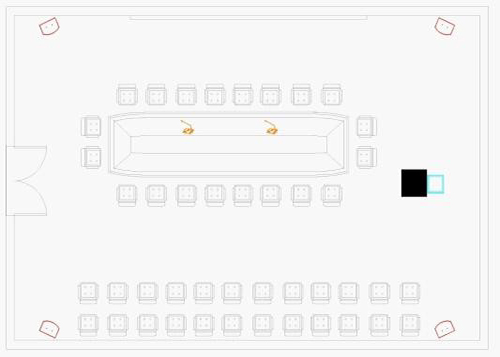

四樓小會議室改造說明:
根據我公司技術工程師現場查看,并開啟系統測試,發現該系統存在如下問題:
1.音箱的選型不合理,原音箱選擇使用的是2只12寸號角音箱:體積大,不美觀,使整個會場感覺壓抑,且號角音箱在這個小面積的會場最易產生嘯叫。
2.音箱的分布不合理;因?yàn)槭菆A桌會議室,四面都有可能坐人和發言,兩只音箱覆蓋面達不到覆蓋均勻的效果。且當話筒指向音箱時,整個會場的聲音都無法提升,(提升又會導致話筒嘯叫)。
3.系統中沒有可以對話筒產生嘯叫后調整的設備,當出現嘯叫時無法進行處理。
4.原有會議話筒因使用時間較長,鵝桿(話筒桿)和底座之間接觸不好,導致話筒使用時有雜音;且該話筒靈敏度不高,試音距離太近,必須近距離講話使用。
5.原有系統接線及走線不規范,整個系統線路顯得很凌亂。并且不利于操作人員檢修及操作。
針對以上五點問題,我公司提出如下整改方案:
1.針對音箱選型不合理的問題,我公司建議將原有音箱更換為小體積,球形高音的會議專用音箱。既美觀,不影響會場整體效果,又可以減少產生話筒嘯叫的可能性。
2.針對音箱布局不合理的問題,我公司建議在會議室的四個角落安裝四只音箱,以提高整個會場聲場的均勻度,保證在圓桌的任何一個方位都能均勻的聽到聲音。且聲場均勻度的提高,有利于減少話筒嘯叫的產生。
3.針對話筒產生嘯叫后如何處理的問題,我公司建議增加一臺均衡器,可對會場聲場進行調整,對產生嘯叫的頻點進行抑制。
4.針對話筒的問題,我公司建議更換兩只高品質的會議話筒。
5.針對系統線路問題,我公司建議對該系統的線路進行整改及更換。
6.我公司將對整個聲場利用聲場測試儀進行科學的測試指導調試,保證最終的調試效果,并提供科學的依據。
小會議室整改后能達到的效果:
整個會場聲音基本均衡,正常使用不會產生話筒嘯叫,用會議話筒講話輕松且清晰。

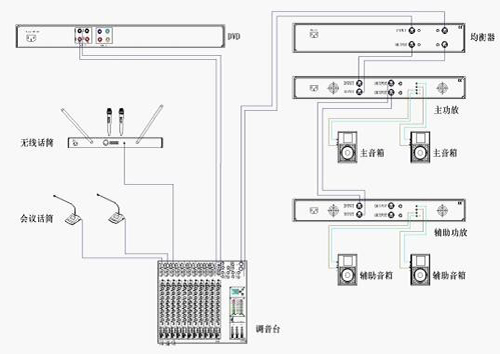

配置清單:
會議室音響系統改造 | ||||
序號 | 設備名稱 | 數量 | 單位 | 備注 |
大會議室 | ||||
1 | 調音臺 | |||
2 | 均衡器 | 1 | 臺 | 新增設備 |
3 | 主音箱 | 2 | 只 | |
4 | 輔助音箱 | 2 | 只 | |
5 | 主功放 | 1 | 臺 | |
6 | 輔助功放 | 1 | 臺 | 新增設備 |
7 | 會議話筒 | 2 | 只 | 新增設備 |
8 | 話筒底座 | 2 | 套 | 新增設備 |
9 | 無線話筒 | 1 | 套 | |
10 | DVD | 1 | 臺 | |
11 | 音箱支架 | 2 | 付 | 新增設備 |
12 | 線材 | 1 | 項 | 更換線材 |
13 | 管材及輔材 | 1 | 項 | 更換輔材 |
小會議室 | ||||
1 | 調音臺 | 1 | 臺 | 新增設備 |
2 | 均衡器 | 1 | 臺 | 新增設備 |
3 | 功率放大器 | 1 | 臺 | 新增設備 |
4 | 會議音箱 | 4 | 只 | 新增設備 |
5 | 音箱吊架 | 4 | 套 | 新增設備 |
6 | 會議話筒 | 2 | 只 | 新增設備 |
7 | 話筒底座 | 2 | 套 | 新增設備 |
8 | 會議話筒 | 2 | 只 | 新增設備 |
9 | 無線話筒 | 1 | 套 | |
10 | DVD | 1 | 臺 | |
11 | 設備機柜 | 1 | 臺 | |
12 | 線材 | 1 | 項 | 更換線材 |
13 | 管材及輔材 | 1 | 項 | 更換輔材 |
